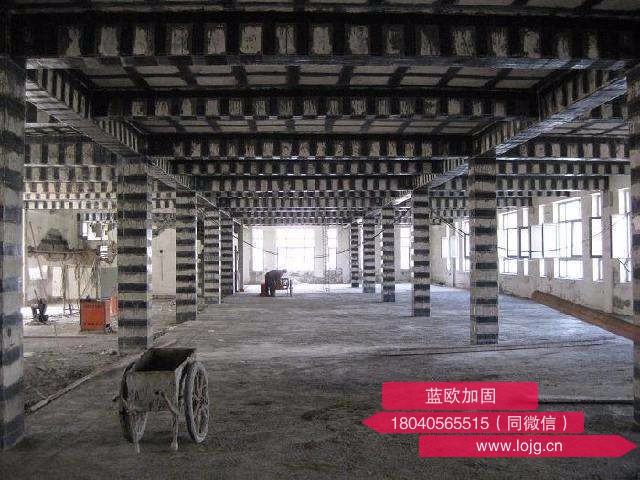

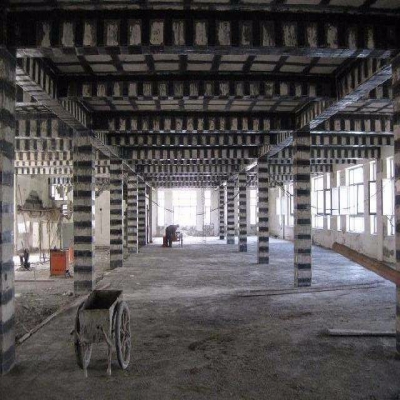

粘鋼加固具體操作方法如下：

　　粘貼面處理→加壓固定及卸荷系統(tǒng)準備(根據實際情況和設計要求，此步驟有時省去)→配制粘鋼膠→涂膠和粘貼→固化、卸加壓固定系統(tǒng)→檢驗→維護

　　1、粘貼面處理

　　1.1、混凝土粘貼面應鑿除粉飾層，油垢、污物，然后用角磨機打磨除去混凝土面1-2mm厚表層，打磨完畢用壓縮空氣吹凈浮塵，最后用棉布蘸丙酮拭凈表面，保持干燥備用。較大凹坑處用粘鋼加固結構膠修補平整。

　　1.2、鋼板粘貼面應首先除油，然后用角磨機進行粗糙處理，直至打磨出現金屬光澤，再用干棉布拭凈表面，保持干燥備用。

　　1.3、所用主要器具:角磨機、金剛石磨片、砂輪片、空壓機、棉布、護目鏡、防塵口罩。

　　2、加壓固定及卸荷系統(tǒng)準備

　　2.1、構件所承受的活荷載如人員、辦公機具宜暫時移去，并盡量減小施工臨時荷載。

　　2.2、加壓固定宜采用千斤頂、墊板、頂桿所組成的系統(tǒng)，該系統(tǒng)不僅能固定鋼板，而且同時也卸去了構件承擔的部分恒荷載，減少應力滯后，更利于后粘鋼板與原構件協(xié)同受力，加固效果良好。

　　2.3、加壓固定也可采用螺栓、角鋼、墊板所組成的系統(tǒng)，該系統(tǒng)在被加固構件上合適位置鉆孔臨時固定螺栓、角鋼，供壓鋼板使用。

　　2.4、也可在鋼板上鉆孔，并將螺桿用膠錨固，擰緊螺母后，將對鋼板產生復合錨固力，效果更佳，最適合側面鋼板的粘貼。

　　2.5、實際施工中上述方法常結合采用。

　　3、配制粘鋼膠

　　3.1、粘鋼膠為A、B兩組份，配比為A：B=2：1。配膠宜用機械攪拌，攪拌器可由電錘和攪拌齒組成，攪拌齒可用電錘鉆頭端部焊接十字形Φ14鋼筋制成。少量(指0.5公斤以內)也可用Φ6、Φ8細鋼筋棍人工攪拌。(注意：僅用膩刀拌和，不能保證攪拌均勻)。

　　3.2、取潔凈容器（塑料或金屬盆，不得有油污、水、雜質）和稱重衡器按配合比混合，并用攪拌器攪拌5分鐘左右至A、B組份混合均勻為止。攪拌時最好沿同一方向攪拌,盡量避免混入空氣形成氣泡。每次配膠量不宜過多，現配現用。

　　3.3、所用主要器具:攪拌器、容器、衡器、手套。

　　4、涂膠和粘貼

　　4.1、膠粘劑配制好后，用膩刀涂抹在已處理好的鋼板表面上(或混凝土表面)，膠斷面宜略成三角形，中間厚3毫米左右，邊緣厚1毫米左右，然后將鋼板粘貼在構件上，用準備好的固定加壓系統(tǒng)臨時固定，并適當加壓，以膠液剛從鋼板邊擠出為度。

　　4.2、粘鋼膠高觸變性，抗流掛，但加壓不均仍可能造成局部輕微流淌，所以粘貼1小時內應注意檢查，發(fā)現缺膠，及時補充。

　　4.3、所用主要器具:加壓固定及卸荷系統(tǒng)，膩刀、手套。

　　5、固化、卸加壓固定系統(tǒng)

　　5.1、粘鋼加固結構膠在常溫、低溫下均可良好固化。

　　5.2、若固化溫度25℃左右，24小時可撤除加壓固定系統(tǒng)，72小時即可投入使用。

　　5.3、若固化溫度5℃左右，48小時可撤除加壓固定系統(tǒng)，96小時即可投入使用。

　　6、檢驗

　　6.1、檢驗時可用小錘輕擊粘貼鋼板，從音響判斷粘貼效果，也可采用超聲儀檢測。若錨固區(qū)有效粘結面積少于90%，非錨固區(qū)有效粘結面積少于70%，應剝離鋼板，重新粘貼。

　　6.2、對重要構件也可采用載荷檢測，一般采用分級加載至正常荷載的標準值，檢測結果較直觀、可靠，但費用較高。需要千斤頂或配重（常用沙袋、磚塊）、百分表、裂縫顯微鏡等。

　　7、維護

　　粘貼3天后，鋼板宜采用20mm厚M15水泥砂漿抹面防腐蝕，也可涂防銹漆3道。
